SMT mashinasining ichki tuzilmalari qanday?

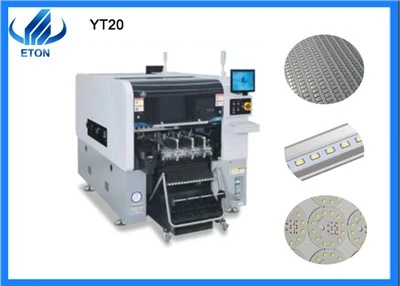

Surface Mount Technology (SMT) - sirt o'rnatish komponentlarini (SMD) bosilgan elektron platalarga (PCB) avtomatik ravishda o'rnatish uchun ishlatiladigan nozik uskuna. Uning ichki tuzilishi ancha murakkab bo‘lib, asosan quyidagi asosiy qismlarni o‘z ichiga oladi: 1 Rak: Raf sirtga o‘rnatiladigan mashinaning asosiy tuzilishi bo‘lib, unda barcha uzatish, joylashishni aniqlash va tashish mexanizmlari mahkamlangan bo‘lib, uskunaning ishlashini qo‘llab-quvvatlash uchun yetarli mexanik kuch va qattiqlikni talab qiladi. 2. Konveyer mexanizmi va qo‘llab-quvvatlash platformasi: • Konveyer mexanizmi va qo‘llab-quvvatlash platformasi. va oʻrnatish tugagandan soʻng ularni keyingi jarayonga oʻtkazish. 3. X, Y joylashishni aniqlash tizimi: • Bu SMT mashinasining asosiy qismlaridan biri boʻlib, SMT boshining harakatini aniq nazorat qilish uchun ishlatiladi, jumladan X, Y uzatish tuzilishi va X, Y servo tizimi, SMT aniqligini belgilovchi muhim omillar. • Optik hizalama tizimi: • O'rnatilganda komponent markazining o'rnatish boshining asosiy o'qining o'rta chizig'iga mos kelishini ta'minlash, komponentning to'g'ri o'rnatish holatini ta'minlash uchun javobgardir. 4. Yopish boshi: yopish boshi joylashtirish mashinasining asosiy komponenti bo'lib, komponentlarni yig'ish, qismlarni avtomatik ravishda o'rnatish va o'tish joylarini avtomatik ravishda tuzatish uchun javobgardir{7} Oziqlantirish tizimi: • Yuzaki o'rnatish mashinasining ish maydoniga elektron komponentlarni saqlash va tashish uchun oziqlantiruvchilarni o'z ichiga oladi. 6. Servo tizim: • Yuqori aniqlikdagi joylashishni aniqlash va ta'sir qilish. 7. uchun sirt o'rnatish mashinasining turli harakatlanuvchi qismlarini, masalan, o'rnatish boshi va ish stolini boshqaring. 7. Mexanik qo'l: elektron komponentlarning mexanik harakati orqali avtomatik ravishda erishiladi. yuqori-harakatni nazorat qilish. 8. uchun dvigatellar, reduktorlar va transmissiya kamarlari sifatida rulman mexanizmi: rulman platformasi, vakuum tayanchi, tenglikni harakatlantiruvchi konveyer tasmasi, tenglikni o'rnatish uchun joylashishni aniqlash pin, joylashishni aniqlash holatini aks ettiruvchi sensor va tenglikni bosim plitasi, PCB platformasida silliq va to'g'ri harakatlanishini ta'minlaydi{{kal1}3} tanib olish tizimi: komponentlarning turi va yoʻnalishini aniqlash, shuningdek oʻrnatish aniqligini tekshirish uchun ishlatiladigan vizual tizim, yorugʻlik manbai va boshqaruvni oʻz ichiga oladi. 10. Datchiklar va boshqaruv tizimlari: ish jarayonini nazorat qilish va sirtga oʻrnatiladigan mashina holatini nazorat qilish uchun ishlatiladigan turli elektron boshqaruv sxemalari va sanoat kompyuter tizimlari. 11. Pnevmatik vakuumli havo bosimini qayta tiklash va tozalash uchun zarur boʻlgan vakuum tizimi: komponentlar. Yuzaki o'rnatish mashinasining ushbu komponentlari yuqori{17}}tezlikda va yuqori{18}}aniqlikdagi o'rnatish jarayonlariga erishish uchun birgalikda ishlaydi va zamonaviy elektron ishlab chiqarishda muhim asosiy uskunalardir.
